發布時間：2023-05-05 08:50:22 人氣：769
增材制造時缺陷的探測可以分為無損探測和非無損探測（即破壞性探測）兩種。傳統的金相檢測技術就是一種非常典型的非無損檢測技術，該技術包括截取試樣以觀察感興趣的區域，然后在不同的尺度下來觀察缺陷，觀察的尺度可以從幾毫米到納米尺度。采用的觀察手段為金相顯微鏡、掃描電鏡以及透射電鏡等。盡管可以采用上述手段來分析缺陷的存在，但大量的樣品數量和觀察次數才能保證在整個體材料中缺陷的代表性。

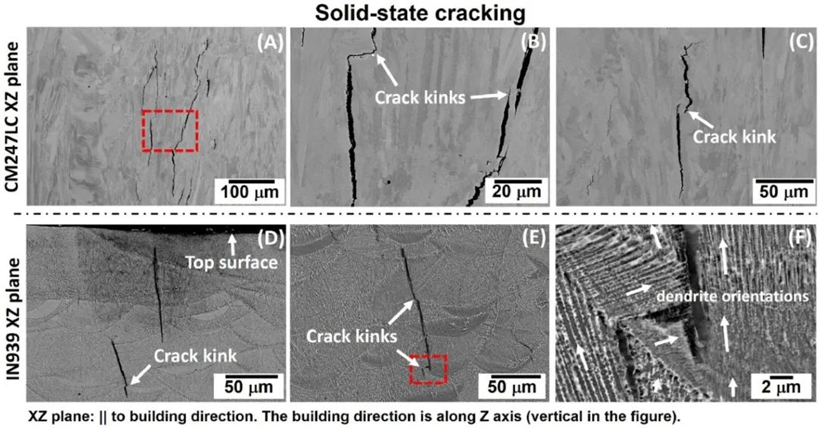

L-PBF制造 (a-c) CM247LC 和 (d-f) IN939時所得到的固態裂紋的SEM圖像

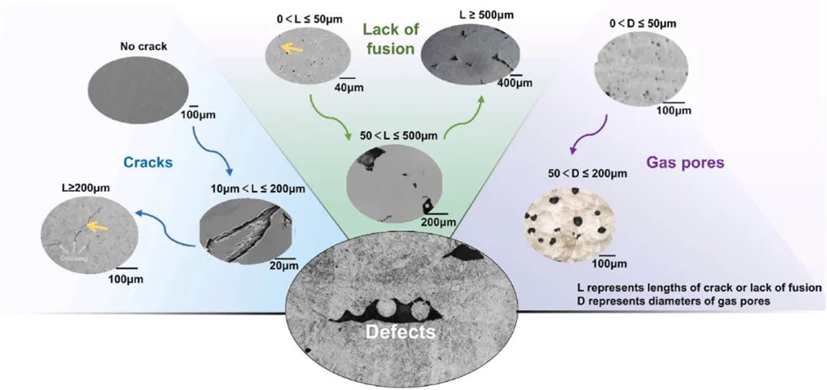

圖０ AM時存在的缺陷圖：下圖為氣孔等缺陷

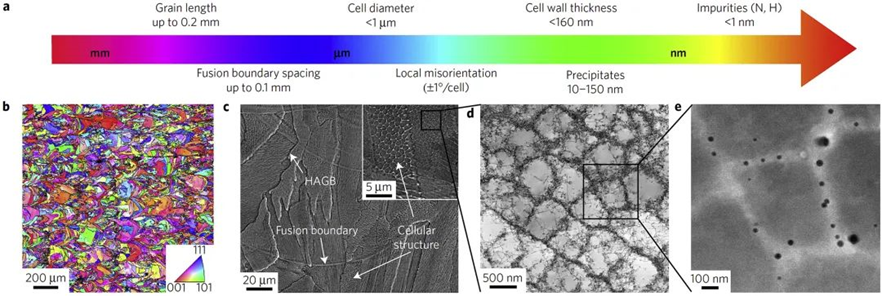

圖0-1 在 L- PBF 工藝制造316L奧氏體不銹鋼的時候在不同的標尺尺度下得到的顯微組織 austenitic stainless steel at different length scales
無損檢測技術
無損檢測技術在觀察體材料中的缺陷的分析和變化情況上，同其他技術相比較，將是更為有效地獲取全局信息的一種手段。同時該檢測技術還允許在AM的過程中進行補救。比較常見的手段有滲透法、磁粉檢驗法、渦流探傷法等。這些技術主要用于揭示近表面的缺陷。為了揭示更為深層次的缺陷，則可以采用機械波來進行檢測，如超聲或聲學檢測技術，這些技術是利用機械聲波（回聲和速度）的數據的變化來估計缺陷的位置，見圖1（a）。然而，AM制造的部件表面比較粗糙，從而造成在近表面缺陷檢驗時或采用機械波測試的時候會存在背景干擾的問題，見圖1（b）。另外一方面，AM制造的部件形狀復雜的時候，也使得內部結構很難被檢測。同時，利用這些手段來準確的定位缺陷的位置或揭示AM部件中的缺陷的形狀也是非常棘手的。

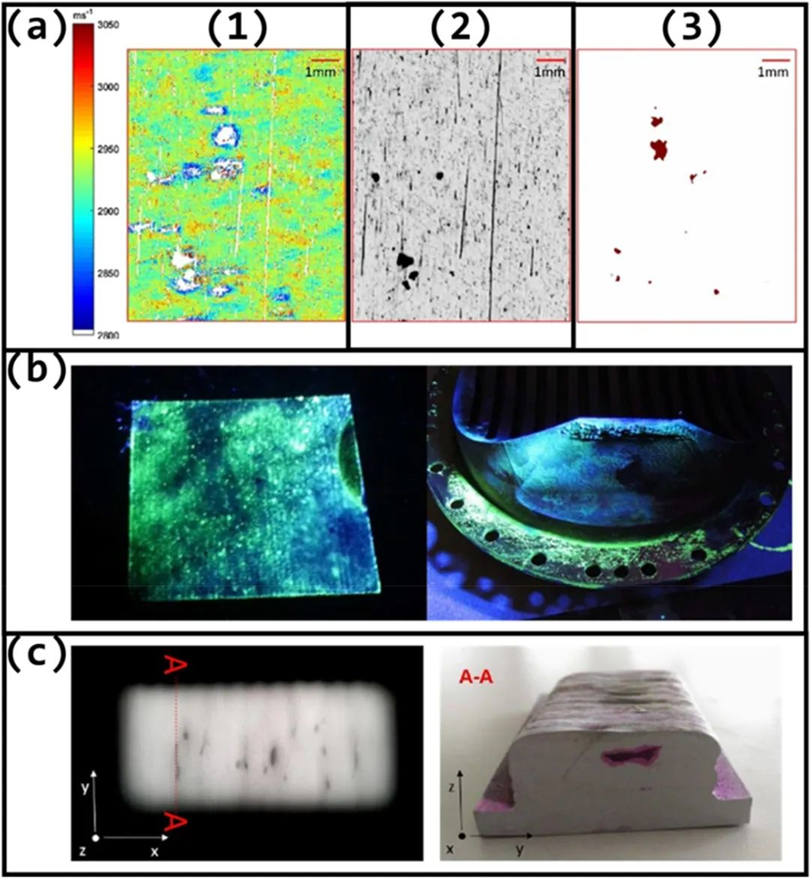

圖1 (a) 利用聲信號速度的變化來探測時得到的表面及近表面的缺陷：(1) 探測得到的聲信號的速度； (2)表面的金相； (3) X射線CT掃描得到的結果； (b)AM部件滲透檢驗的結果，粗糙的表面會導致噪音的存在； (c)射線探傷的一個例子。AM制造的部件沿著A-A線截取，被探測的缺陷得到了證實
表面缺陷和表面粗糙度的評估有兩個辦法：接觸法和非接觸法。常用的接觸法測量手段為標準觸針輪廓儀（Standard stylus profilometry）。需要注意的是，利用該技術進行測量時，其表面的可達性成為一個非常重要的事情。然而，當使用非接觸的手段進行測量時，就不存在表面損傷的問題。一些常用的非接觸的表面粗糙度測量手段為區域形貌測量技術，如共聚焦顯微鏡（ Confocal microscopy）和原子力顯微鏡（Atomic force microscopy (AFM)）、2D表面影像技術（如金相顯微鏡和掃描電鏡）。
另外一種常用的非接觸式探測技術為渦流探傷。然而，渦流探傷技術的探傷能力主要限制在較淺深度的表面和近表面，并不能探測體積深度上的不連續性。盡管AM部件的渦流探傷同傳統加工的部件非常相似，但由于AM制造的部件表面較為粗糙而使得其表面的噪音要高得多。而且，AM制造的部件，其晶粒組織的變化對其也有影響。AM部件的渦流探傷需要標準樣品來校正，這是因?yàn)椴牧铣练e會造成表面織構的變化和厚度的不同均會影響。同時，作為一種電磁技術，渦流探傷會受到諸多因素的影響，如材料的電導率、磁穿透性、部件厚度和探測距離等，以及部件本身的顯微組織特征，如孔隙率、空穴、裂紋、未熔化、夾雜物和殘余應力等。較典型的渦流探傷分辨率為1mm。
渦流熱成像檢測技術，又叫感應熱成像技術，是用于AM金屬部件檢查的渦流探傷的另外一種技術，該技術尤其適用于鐵磁材料。熱成像技術得到圖像是溫度梯度圖，可以揭示出非均勻性異常物的形狀輪廓和顯微結構特征，這是因?yàn)檫@些非均勻的異常物對傳熱的作用是不一樣的，例如傳導、對流、輻射或電感應。例如，紅外熱成像（Infrared (IR) thermography）不僅對表面性質敏感，同時還對待測部件內部材料對傳熱的影響也敏感。熱成像具有快速、非接觸和可以用于大面積檢測的優點。然而，對AM制造的金屬部件，它并不能提供出如超聲或射線檢測技術所得到的相同程度的詳細的信息。同時也需要注意的是，熱成像檢測技術是一種過程技術，廣泛的用于制造過程中的過程監測。然而，對大多數金屬部件來說，感應熱成像檢測技術更適合揭示表面和近表面的異常。
內部缺陷
為了檢測具有一定深度的內部缺陷且得到清晰的圖像，射線探傷技術經常用來探測內部缺陷。AM部件的射線吸收后得到的圖像被記錄下來并以2D的形式顯示出來，見圖1（c）。同其他的無損檢測技術相比較，該技術可以提供缺陷的詳細信息。然而，射線的吸收對缺陷的方位是敏感的，這就有可能在區分缺陷時導致錯誤的結果。因此，采用射線探測技術來探測較復雜形態的部件還是存在一定的困難的。
為了克服上述所存在的挑戰，數字圖像相關法（Digital Image Correlation (DIC) ）和數字體積相關法（ Digital Volume Correlation (DVC)）技術被引入到射線探測中來。該技術也叫μ X射線計算機斷層攝影法（Micro (μ) X-ray Computed Tomography (μ-XCT) scanning，簡寫為μ-XCT）。μ-XCT的組成為一系列金相照片和測量的結果組合在一起形成總體的數據。增材制造部件的2D射線吸收?qǐng)D像自不同角度進行記錄，并依據射線吸收的空間分布重新構建，并且?guī)缀蹩梢蕴綔y(cè)到金屬部件中的大多數缺陷，如未熔合、氣孔、裂紋乃至夾雜物均可以被揭示出來和利用μ-XCT進行掃描而得到相應地圖像，見圖2（a-c）。除了進行體缺陷的檢測之外，μ-XCT還可以進行表面粗糙度和部件變形的檢測，由此使得μ-XCT成為一種檢測增材制造部件缺陷最為全能的一種手段。圖3和圖4給出了熱成像的案例。

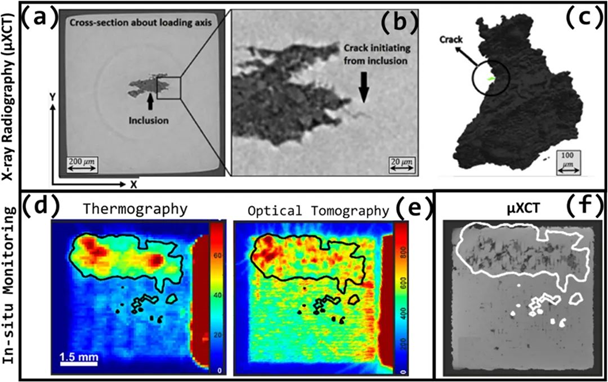

圖2 缺陷的探測：(a-c) μ-XCT 分析：分析在粉末冶金Ni基高溫合金RR1000的時候，加熱時夾雜物的探測； (a-b) γ晶和夾雜物界面處裂紋萌生的觀察； (c)裂紋和夾雜物的3D圖像重建； (d-f) 原位檢測得到的數據對比，(d)熱成像 and Optical Tomography in (e) f μ-XCT時金相斷層分析和 (f) r L-PBF 316L SS的結果

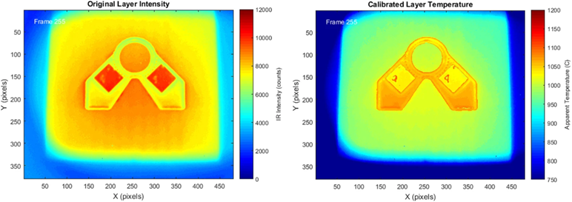

圖3 同原始溫度輸出的圖像（左圖）和最終輸出溫度的圖像的對比圖（右圖）

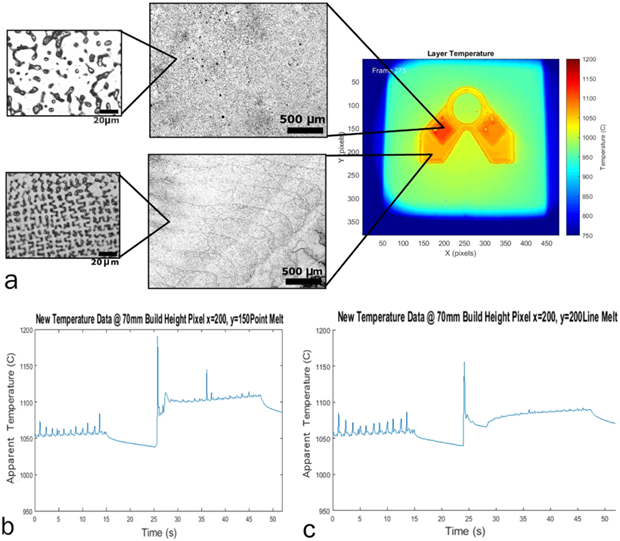

圖4 點金屬和線金屬的熱歷史的關系 (b,c)；掃描策略和材料的顯微組織之間的關系l (a).
在線檢測（In-situ monitoring）
在線無損數字圖像相關法（In-situ non-destructive Digital Image Correlation (DIC) ）和激光位移傳感器（LDS）作為探測技術，經常用來量化部件的變形或測量其殘余應力。DIC技術通常適用DIC相機來檢查增材制造的部件，該技術將３D表面形貌和部件進行重構。盡管DIC幾乎不能用來探測內部深度的缺陷（見圖２（ｄ－ｅ）），但它可以同時同計算機軟件一起協作來測量部件的變形，這樣就比射線探傷來的方便。LDS（激光位移測量）也會用來測量特定位置的部件變形和殘余應力，而DIC技術則可以提供全場的變形和應力的評估。
如下對增材制造的部件中的缺陷進行無損探測的技術做一個小結
圖像分析技術
使用射線來探測裂紋、氣孔和夾雜物
X－CT技術 用來分析裂紋。氣孔、形狀變形和表面粗糙度
３D掃描技術 用來分析形狀的變形和表面粗糙度
滲透測量 主要用來分析裂紋和氣孔
相機為基礎的檢測 檢測裂紋、氣孔、異常物和飛劍
機械波分析技術
渦流探傷 用來探測裂紋、氣孔和夾雜物
磁粉探傷 分析近表面
熱影像分析
紅外攝像 用于裂紋和氣孔的分析
衍射應力分析
中子、X射線衍射技術 用于殘余應力的分析

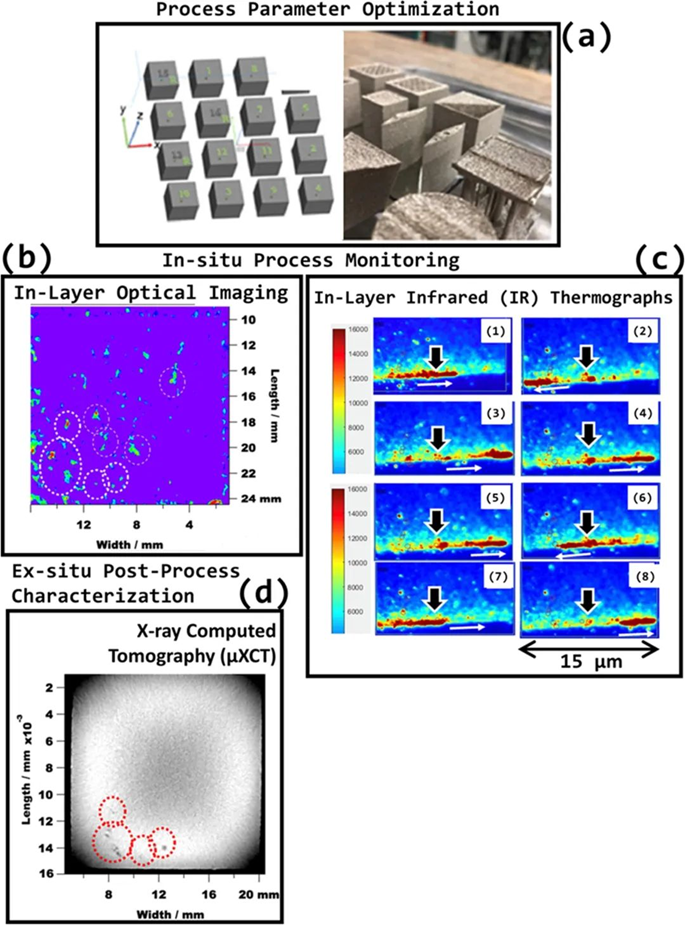

圖５ 在L-PBF制造Ni基高溫合金CM247-LC過程中，進行缺陷的原位探測：(a) 采用Ｌ－ＰＢＦ工藝進行制造的時候，優化額參數制造得到的立方體樣品; (b) 采用高速金相技術進行原位檢測； (c) 采用紅外熱成像技術對同一層進行原位探測; (d) 使用X-ray computed tomography (μXCT)技術對同一層進行非原位探測得到的結果

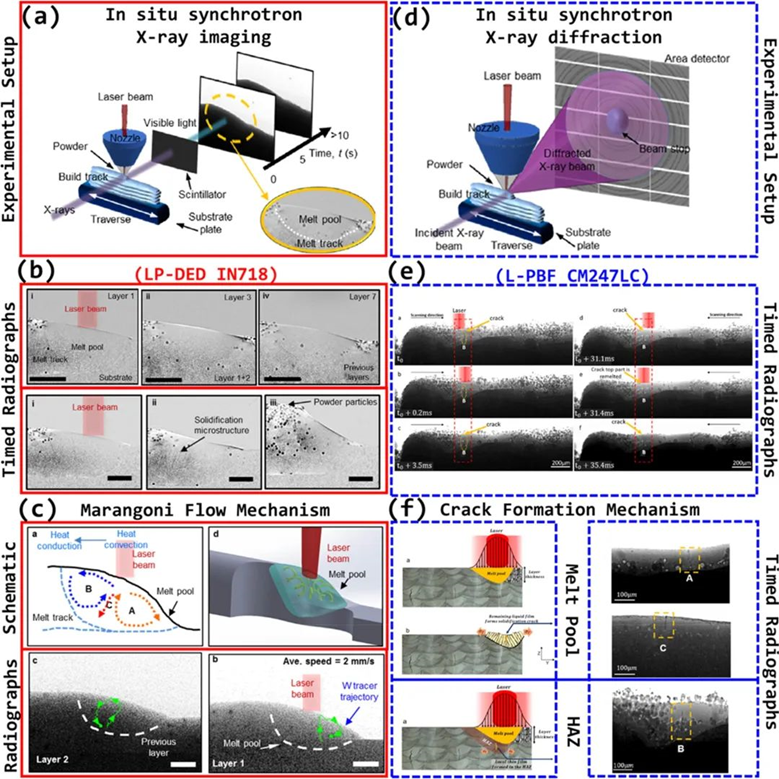

圖?。?/span> In-situ and Operando Synchrotron X-ray radiography for AM Nickel-based superalloys in 在AM制造Ni高溫合金的時候使用原位同步輻射X射線技術進行探測的結果：(a)-(c) LP-DED IN718和-(f) L-PBF CM247LC : Schematic presentations for experimental setups for X-ray imaging and diffraction in (a) 和 (b)中對X射線影像和衍射的實驗設備的示意圖進行了示意。The timed radiographs in (b)和 (e) 中的時間探傷是 X-射線影像和衍射的結果 The melt pool formation mechanism presented using the schematic diagrams as well as the X-ray imaging and diffractions in (c) 和 (f)則分別為采用X射線影像和衍射技術進行熔池動力學形成機制的展示

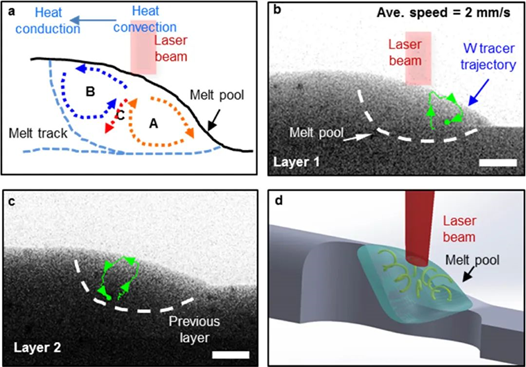

圖７ 在DED-AM IN718 時使用W元素作為衡量元素，利用原位的X射線影像技術來量化熔池的Marangoni流動
文章來源：
Progress in Materials Science，Volume 136, July 2023, 101108，
Additive manufacturing of nickel-based superalloys: A state-of-the-art review on process-structure-defect-property relationship，https://doi.org/10.1016/j.pmatsci.2023.101108
參考資料：
１／Raplee, J., Plotkowski, A., Kirka, M. et al. Thermographic Microstructure Monitoring in Electron Beam Additive Manufacturing. Sci Rep 7, 43554 (2017). https://doi.org/10.1038/srep43554
２／DePond, P.J., Fuller, J.C., Khairallah, S.A. et al. Laser-metal interaction dynamics during additive manufacturing resolved by detection of thermally-induced electron emission. Commun Mater 1, 92 (2020). https://doi.org/10.1038/s43246-020-00094-y
３／https://doi.org/10.1016/j.msea.2019.138633；Steels in additive manufacturing: A review of their microstructure and properties
